Het LiveLink ecosysteem

Alle DALI apparaten in één oogopslag

Het LiveLink ecosysteem omvat alle componenten voor intelligent lichtmanagement binnen de gebouwautomatisering. De apparaten die gecertificeerd zijn volgens de DALI-2 standaard maken een flexibele en nauwkeurige regeling van de verlichting mogelijk in verschillende omgevingen: van kantoren en winkelverlichting tot industriële toepassingen en buitenverlichting in de buurt van gebouwen.

Bedienings­elementen
Uitbreidingen
LiveLink Cloud
Koppeling GLT

DALI-2 armaturen

DALI-2 armaturen zijn compatibel met de DALI-2 standaard en kunnen worden aangestuurd via het TRILUX LiveLink systeem. Individuele adressering en aansturing maken een nauwkeurige regeling mogelijk van de lichtsterkte en andere verlichtingsparameters zoals  bewegingsdetectie, omgevingslicht, scenes of HCL-curves. De combinatie van LiveLink met geschikte DALI-armaturen en andere Ecosystem-deelnemers leidt tot meer energie-efficiëntie, meer comfort en flexibiliteit en meer veiligheid.

Dali-2 Sensoren

Het LiveLink ecosysteem is gebaseerd op intelligente DALI-2 sensoren met verschillende technologieën om personen te detecteren. De plafondsensoren detecteren zowel beweging als de aanwezigheid van mensen en sommige zijn uitgerust met een lichtsensor die de verlichting automatisch aanpast aan het gewenste niveau.

Bij de inbedrijfstelling met de LiveLink ONE app binnen een LiveLink WiFi-installatie maakt het systeem gebruik van standaard geconfigureerde sensorfuncties. Het hele systeem is direct operationeel na de eerste start van de LiveLink ONE app (plug & play).

PIR

HF

Ultrasoon

Bedieningselementen

Bij handmatige bediening van het lichtmanagementsysteem LiveLink worden de besturingscommando's uitgevoerd door op een knop te drukken. Als alternatief kunnen LiveLink systemen via een app worden aangestuurd. De informatie wordt via de DALI interface of draadloos via Enocean drukknoppen doorgestuurd naar een uitvoerend LiveLink bedieningsapparaat.

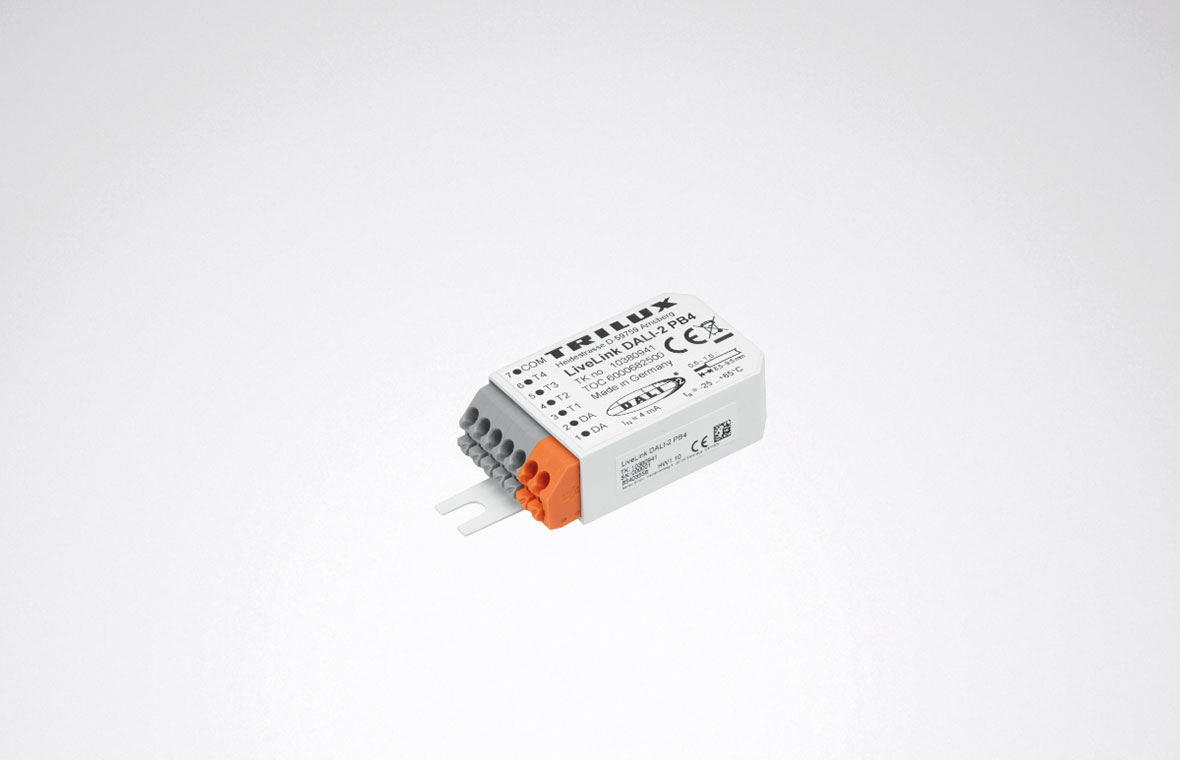

  • DALI-drukknop-koppelaar

    De LiveLink DALI-PB4-drukknop-koppelaar wordt gebruikt voor de secundaire aansluiting van 4 potentiaalvrije gangbare drukknoppen.

    Bekijk product

  • LiveLink RF-drukknopkit

    Het LiveLink RF-drukknopkit bestaat uit de LiveLink Enocean-gateway en een Enocean-schakelaar (2-voudige en 4-voudige wipschakelaar).

  • BACnet-touchpaneel

    BACnet-touchpaneel voor gebruik binnen een LiveLink Premium-systeem.

Actuatoren

DALI-2 schakelactuators zijn componenten van het LiveLink ecosysteem die elektrische lasten kunnen schakelen. Ze ontvangen besturingscommando's via het lichtmanagementsysteem en schakelen de aangesloten apparaten navenant aan of uit.

LMS DALI-2 RELAY

TRILUX-eigen DALI-2 schakelactor voor inbouwdozen en plafondinstallatie.

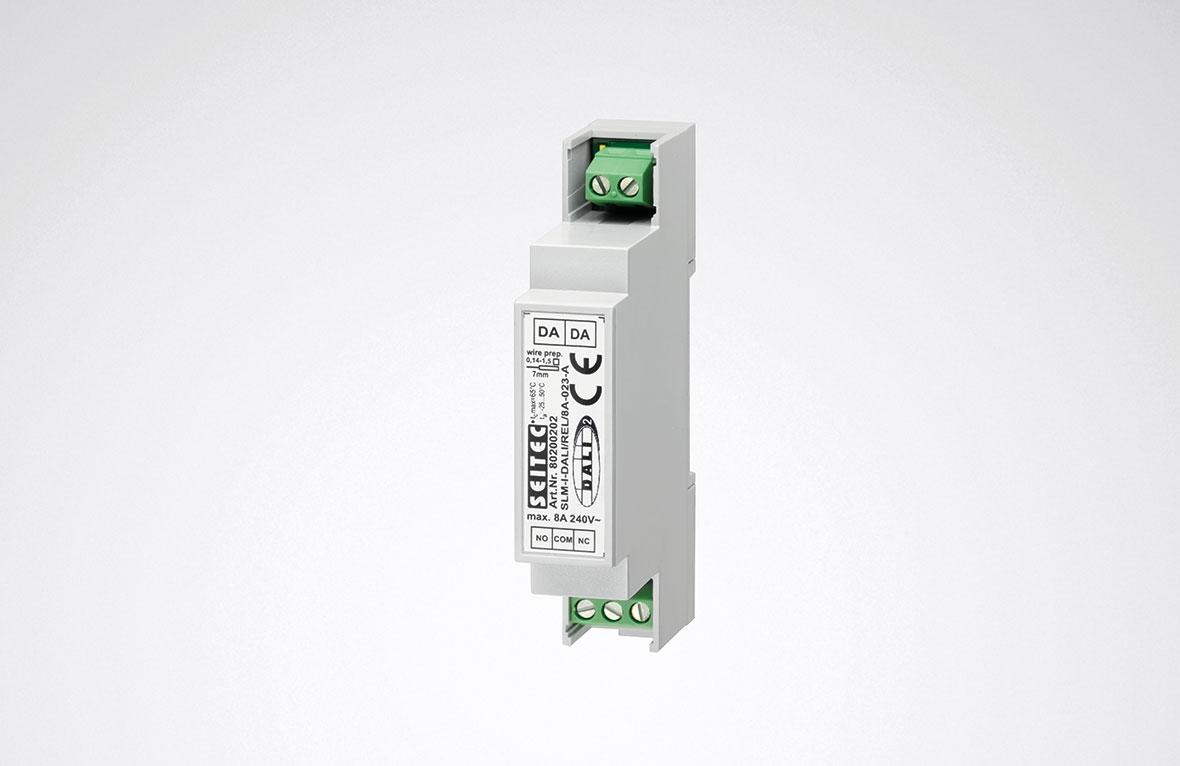

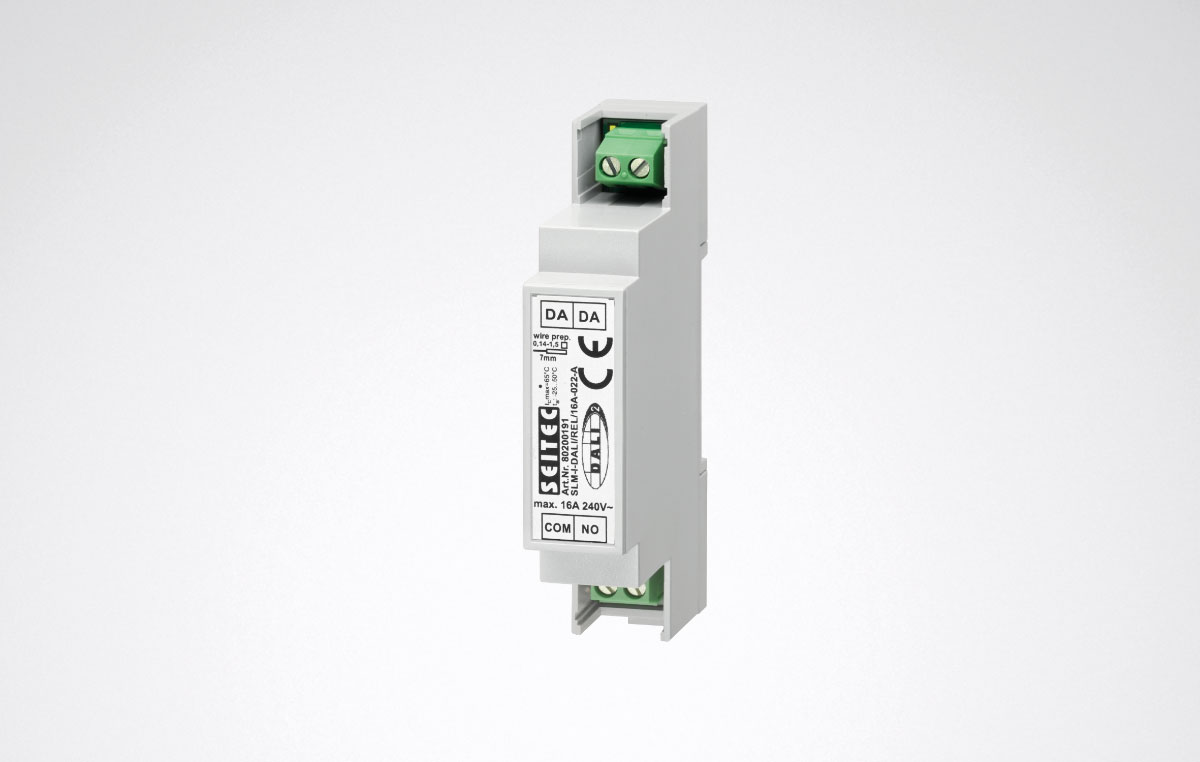

LMS DALI-2 RELAY DINRAIL

TRILUX-eigen DALI-2 schakelactor voor montage op DIN-rail.

Uitbreidingen

Om een DALI-installatie met meer dan 64 deelnemers per DALI-lijn te bedienen, kunnen ofwel verschillende LiveLink-besturingsapparaten of gateways parallel worden bediend of kunnen DALI-repeaters (tussenplafond of DIN-rail) worden gebruikt. Bovendien kunnen DALI-repeaters uit het LiveLink ecosysteem worden gebruikt om de DALI-leiding eenmalig te verlengen van 300 tot 600 meter. De repeaters isoleren de busdeelnemers galvanisch, cascadering is mogelijk.

De DALI-repeaters van het LiveLink ecosysteem kunnen ook als extenders worden gebruikt. Alle DALI-deelnemers drukknopkoppelingen, sensoren en armaturen kunnen hier worden aangesloten, omdat in de extender-modus alle signalen bidirectioneel worden verzonden. Er kan slechts één repeater/extender worden aangesloten op een LiveLink DALI-uitgang.

LiveLink cloudverbinding

Moderne verlichtingsoplossingen met lichtmanagementsystemen maken een eenvoudige realisatie van digitale meerwaarde mogelijk. LiveLink-oplossingen kunnen probleemloos in de cloud worden aangemeld. Met de "monitoring-ready" armaturen van TRILUX kunnen dan de bedrijfsparameters van het verlichtingssysteem worden bewaakt. Dit biedt klanten een brede waaier aan mogelijkheden: van de analyse van het energieverbruik en de verlichtingsduur tot de gerealiseerde kosten- en CO2-besparing in vergelijking met een oud systeem tot aan voorspellend onderhoud (Predictive Maintenance).

Meer informatie

Verbinding met het gebouwbeheersysteem

KNX

LiveLink biedt gebruikers een lichtmanagementsysteem dat zowel geschikt is voor geautomatiseerde lichtregeling als voor interactie met andere segmenten van een gebouwbeheersysteem. KNX De LiveLink KNX interface maakt het mogelijk LiveLink systemen te integreren in een op KNX gebaseerd gebouwautomatiseringssysteem. De gateway dient als interface zowel op telegramniveau als op datapuntniveau met tot wel 1000 communicatieobjecten. De verbinding wordt tot stand gebracht via een LAN-interface.

Meer weten

MODBUS

Modbus is een open communicatieprotocol dat veel wordt gebruikt in de industriële automatisering. Modbus kan samen met LiveLink worden gebruikt via de ethernet-interface.

BACnet

BACnet is een open communicatieprotocol dat de communicatie tussen verschillende systemen en apparaten in een gebouw mogelijk maakt. Het standaardiseert de manier waarop apparaten van verschillende fabrikanten gegevens uitwisselen en ondersteunt verschillende netwerktechnologieën zoals ethernet, IP en meer.

TRILUX ONE

ÉÉN LOGIN. VEEL VOORDELEN.

Meer weten
