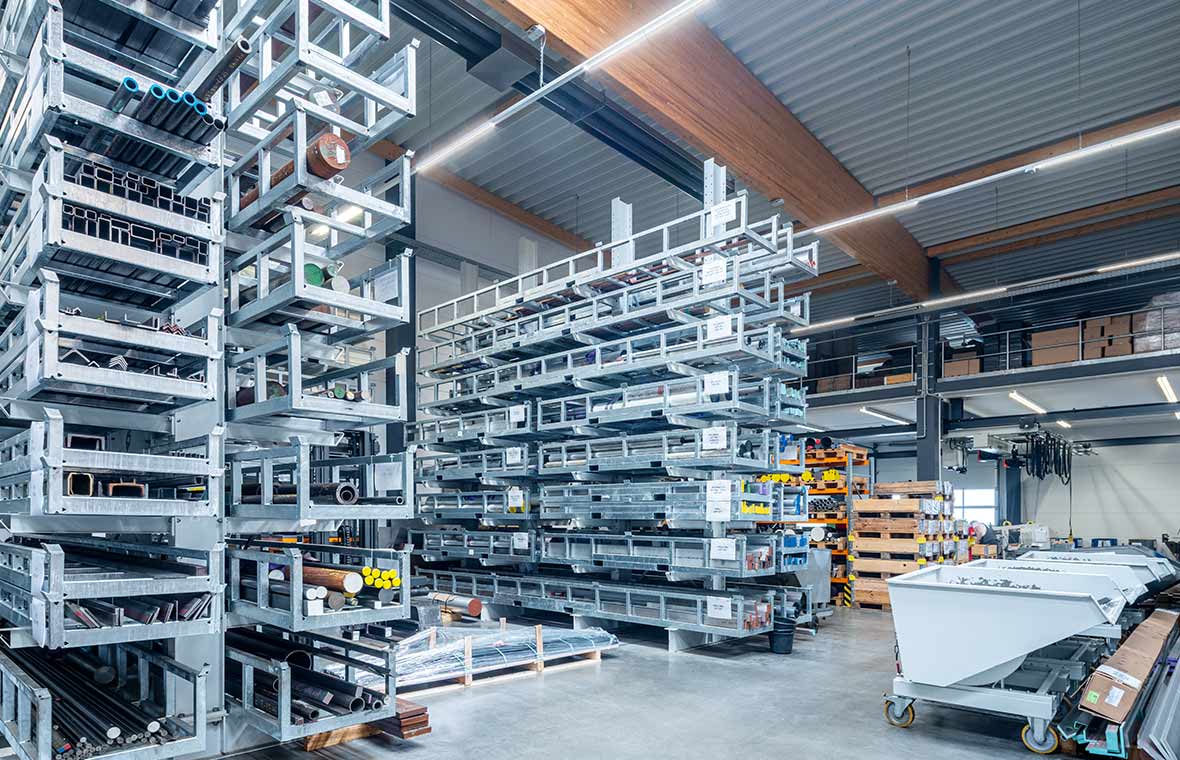

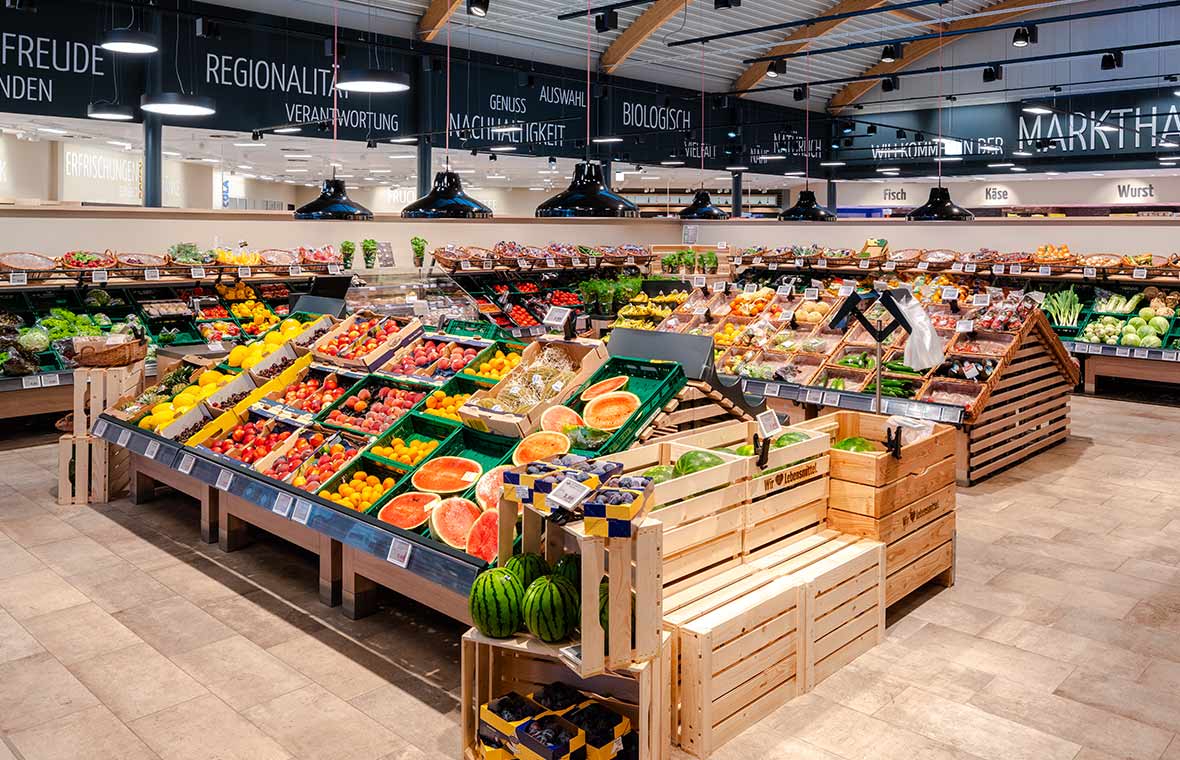

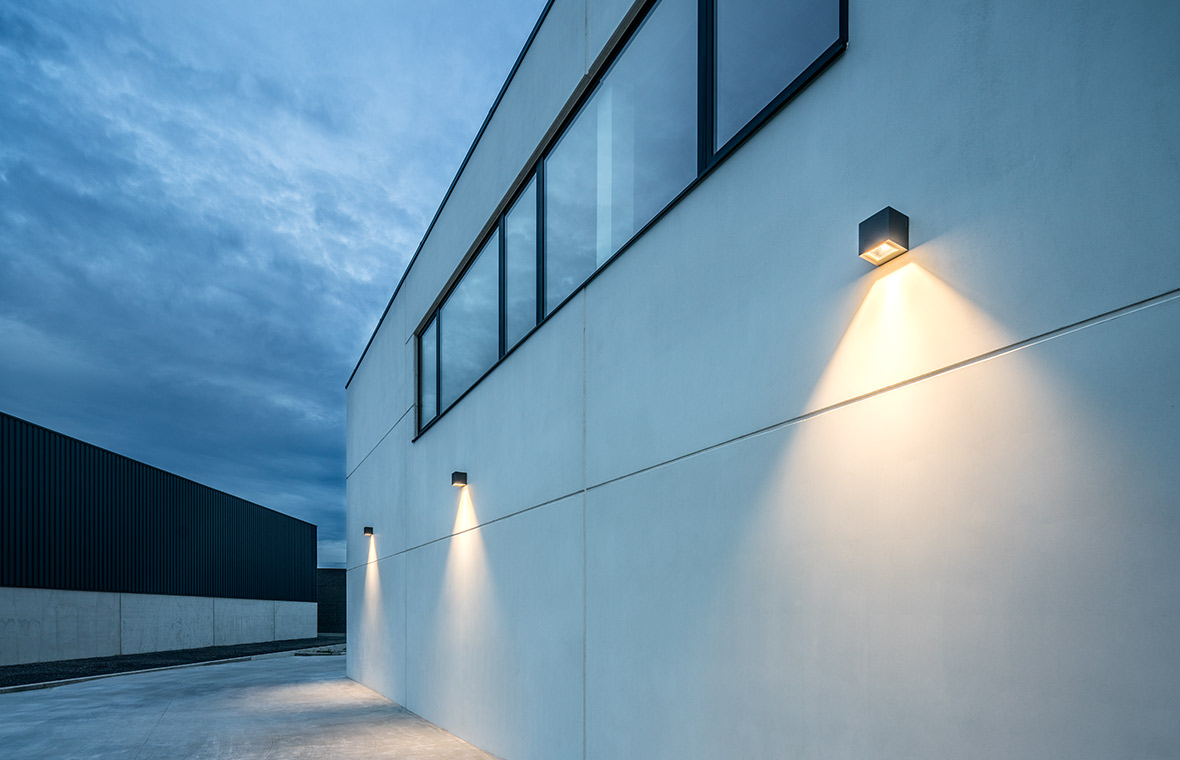

L'écosystème LiveLink réunit tous les composants nécessaires à la gestion d’éclairage intelligente dans le cadre de l'automatisation des bâtiments. Les appareils certifiés selon la norme DALI-2 permettent un contrôle précis de l'éclairage dans différents environnements : des bureaux aux bâtiments industriels, en passant par les magasins et l'éclairage d’abords de bâtiments.

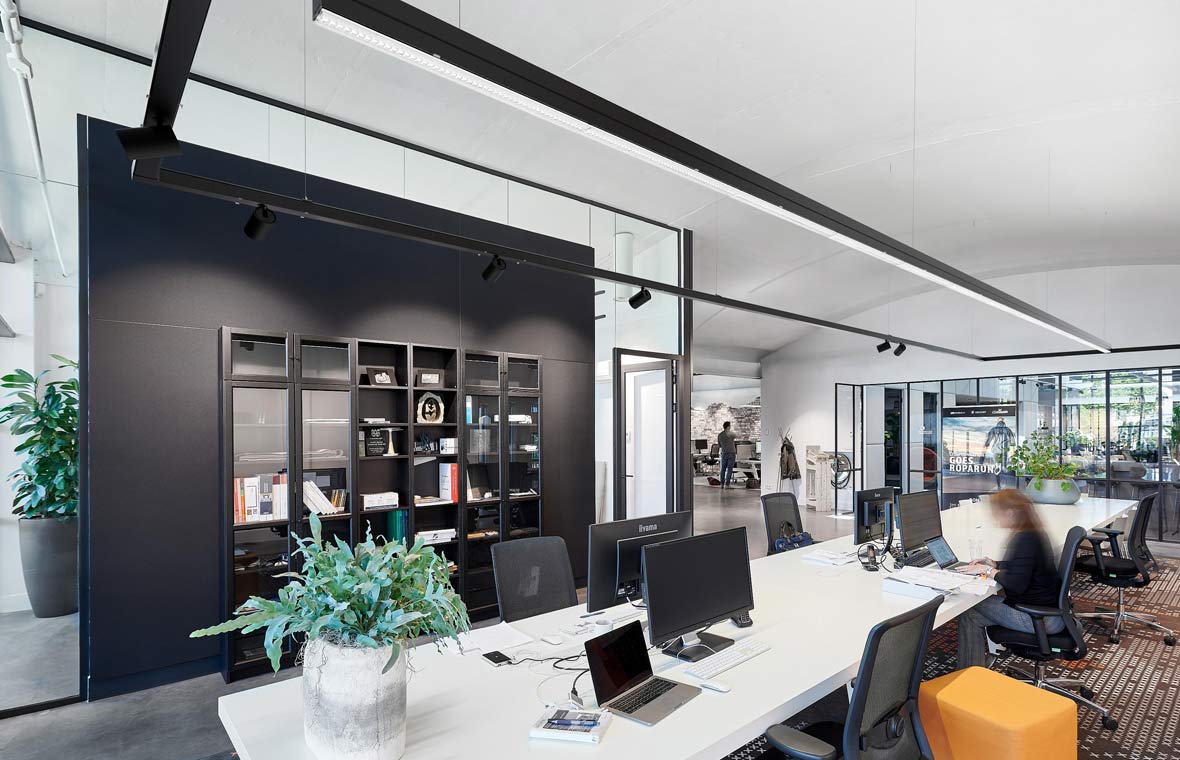

Les luminaires DALI-2 sont compatibles avec le standard DALI-2 et peuvent être pilotés par le système LiveLink de TRILUX. L'adressage et le contrôle individuels permettent un réglage précis de la luminosité et d'autres paramètres d'éclairage, comme la détection de mouvement, l'éclairage de base, les scénarios d’éclairage ou les courbes HCL. La combinaison de LiveLink avec des luminaires DALI adaptés et d'autres participants de l'écosystème LiveLink améliore l’efficacité énergétique, le confort visuel, la flexibilité et la sécurité de l’installation d’éclairage.
En savoir plus

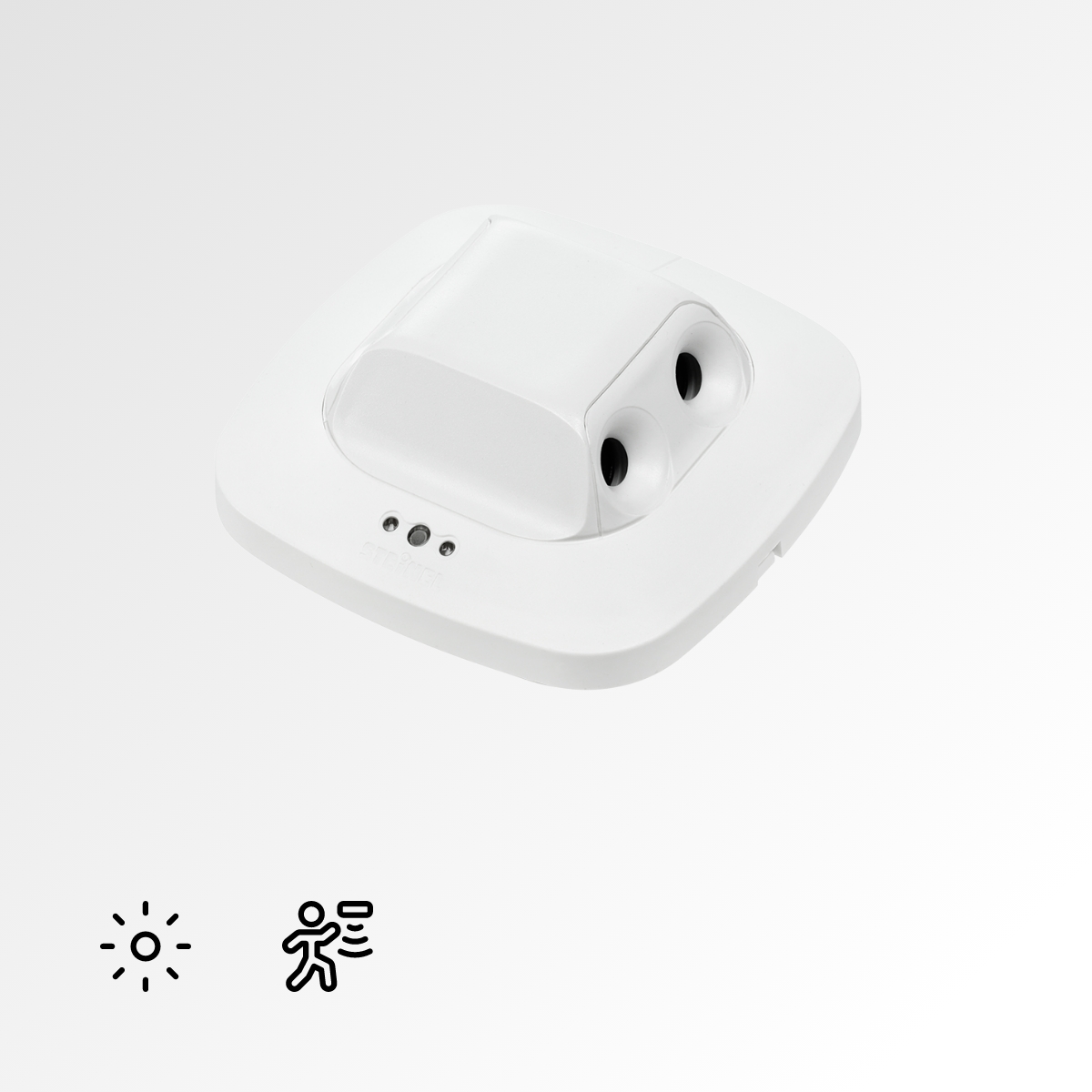

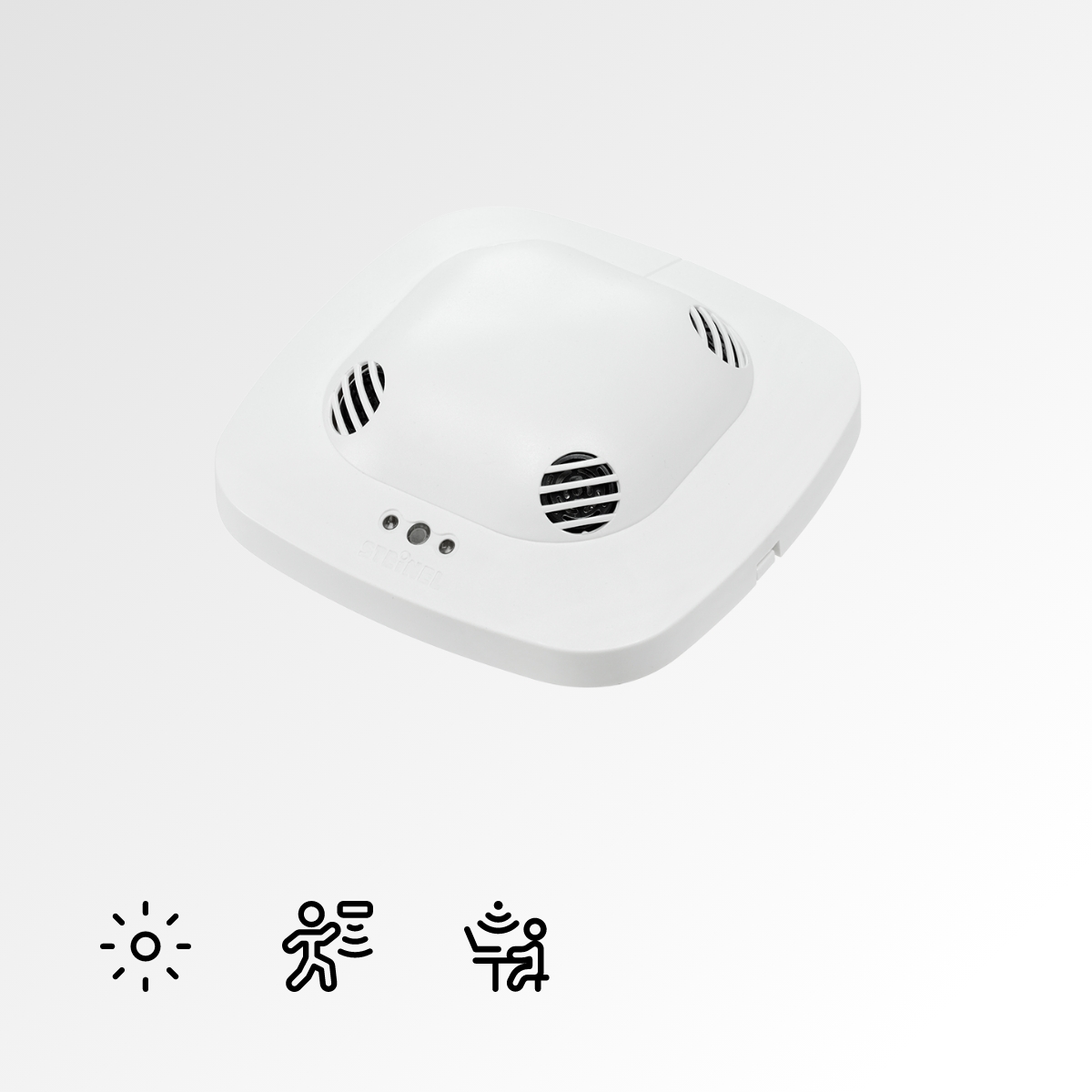

L'écosystème LiveLink intègre des capteurs intelligents DALI-2 dotés de différentes technologies pour la détection de présence. Les capteurs pour montage au plafond détectent aussi bien les mouvements que la présence de personnes et sont équipés d'un capteur de lumière qui règle automatiquement l'éclairage au niveau souhaité.
Lors de la mise en service avec l'appli LiveLink ONE dans une installation LiveLink Wifi, les fonctionnalités des capteurs sont préconfigurées. L'ensemble du système est opérationnel immédiatement dès le premier lancement de l'appli LiveLink ONE (Plug & Play).

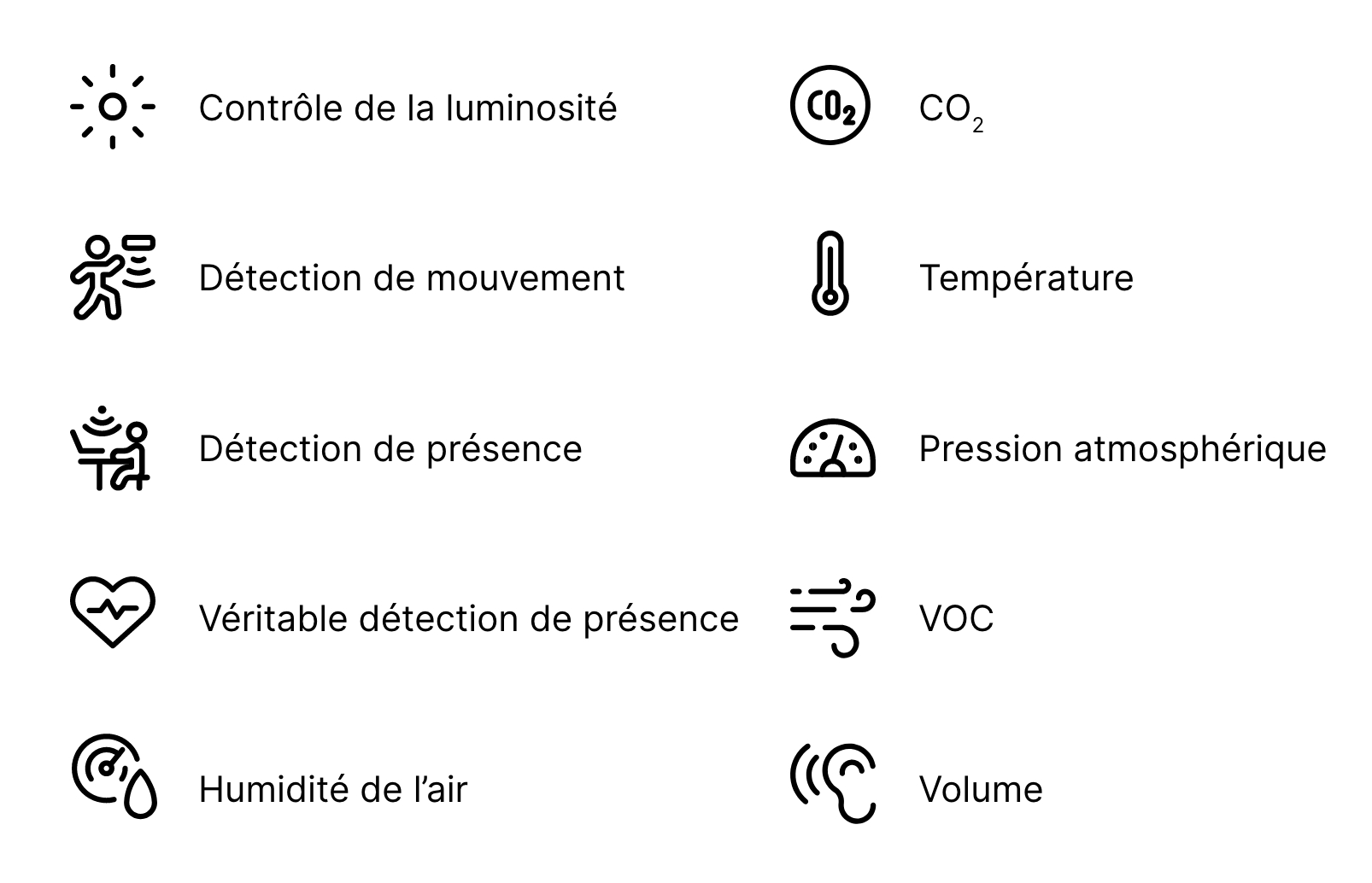

Légend Infrarouge passif Haute fréquence Ultrasons
Applications : Circulations, Tertiaire, Éducation, Industrie, Retail

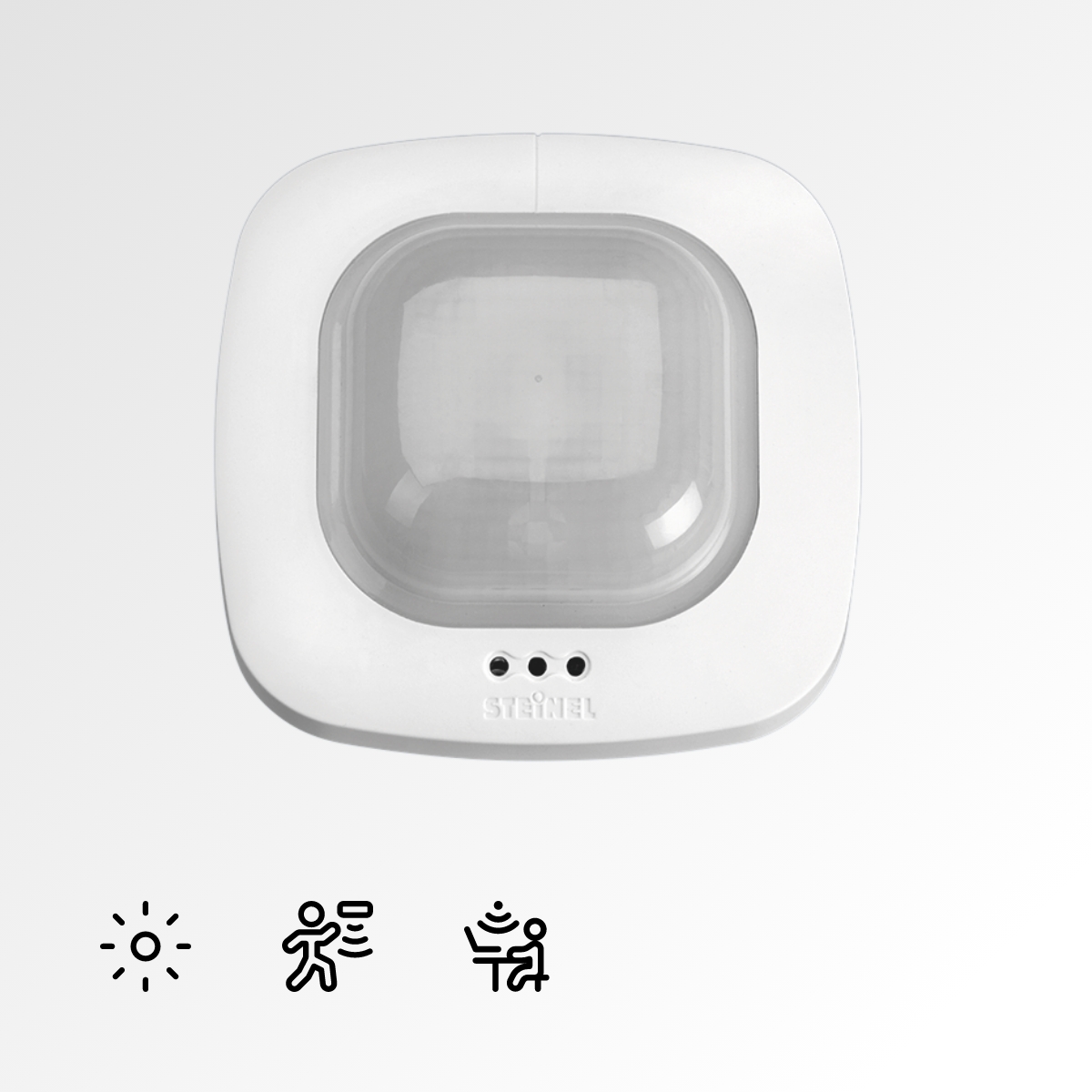

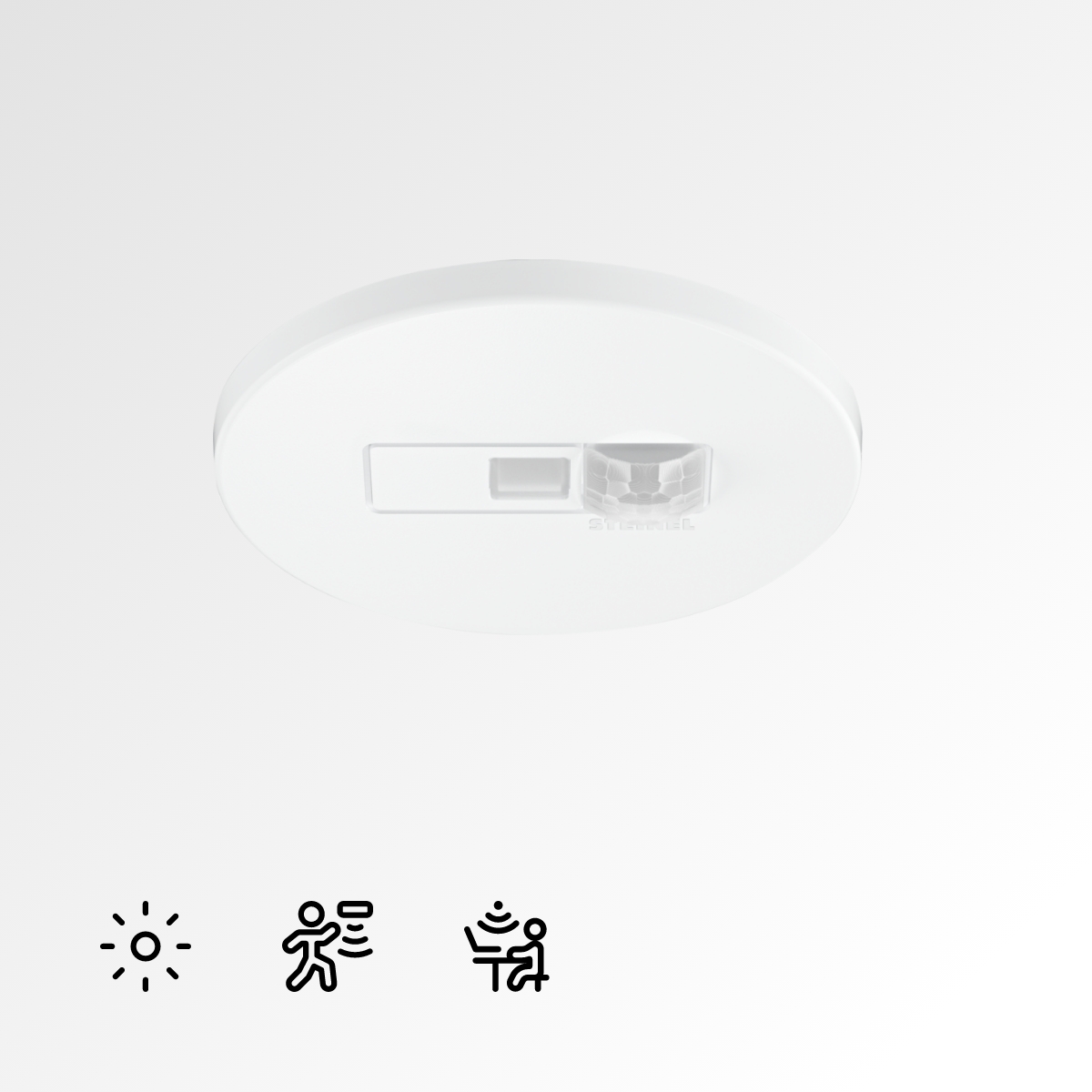

Type de produits : Détecteur de mouvement et luminosité Capteur DALI-2 : Oui P protection rating : IP20 Type de montage : Encastré
Angle de détection : 360° Zone de détection radiale : 8 x 8m (64m²) Zone de détection tangentielle : 20 x 20m (400m²) Zone de détection présence : 8 x 8m (64m²) Hauteur de montage : 2,5 - 10m

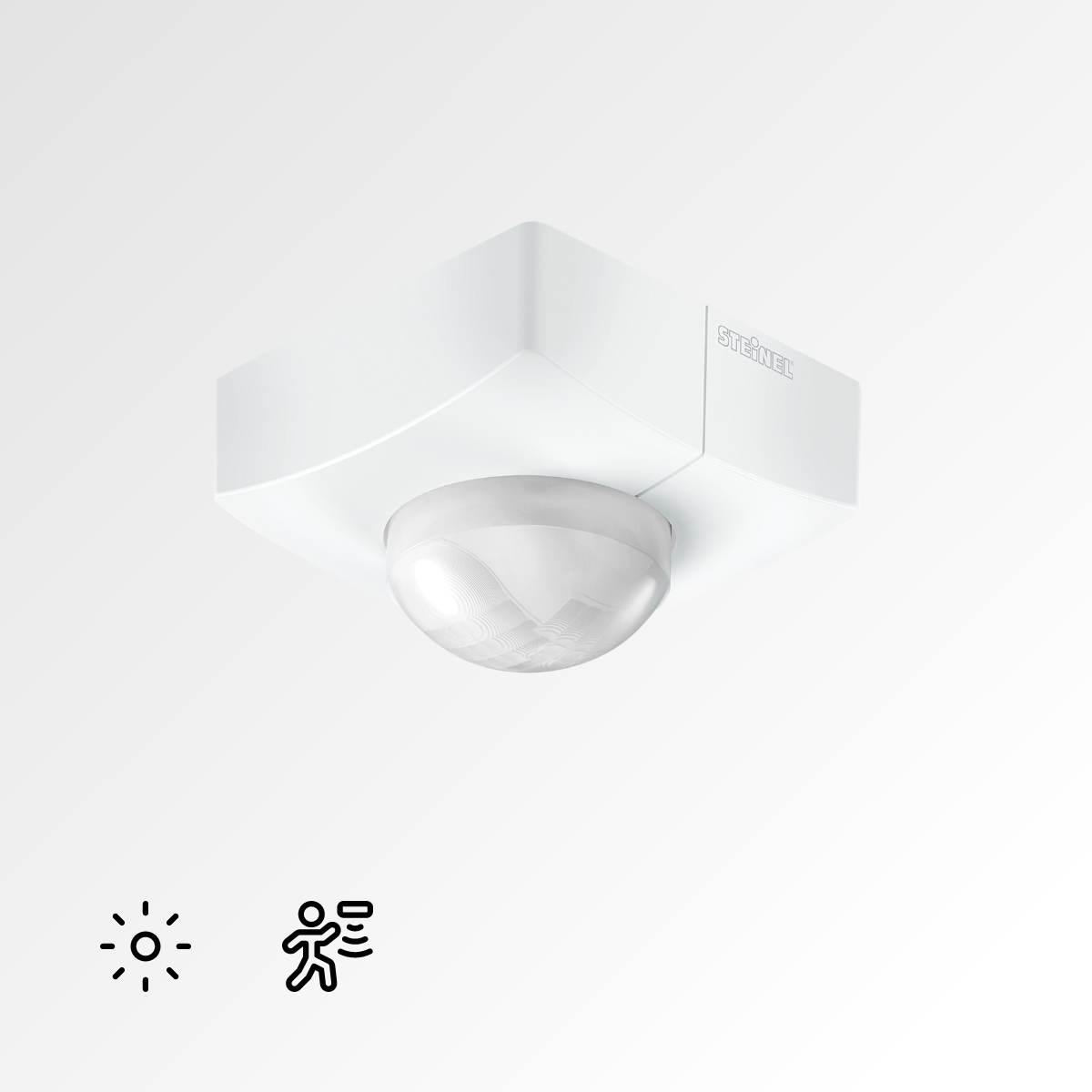

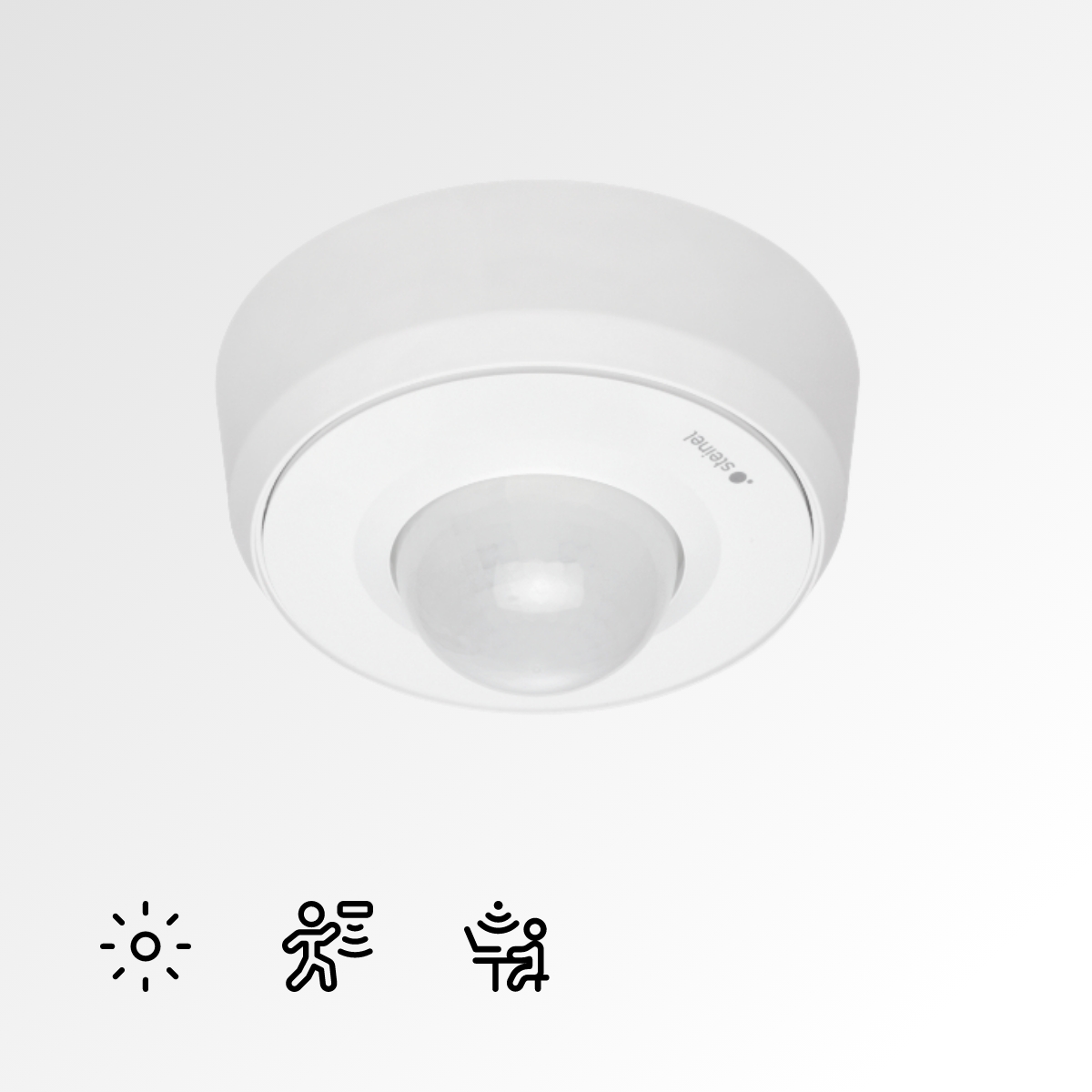

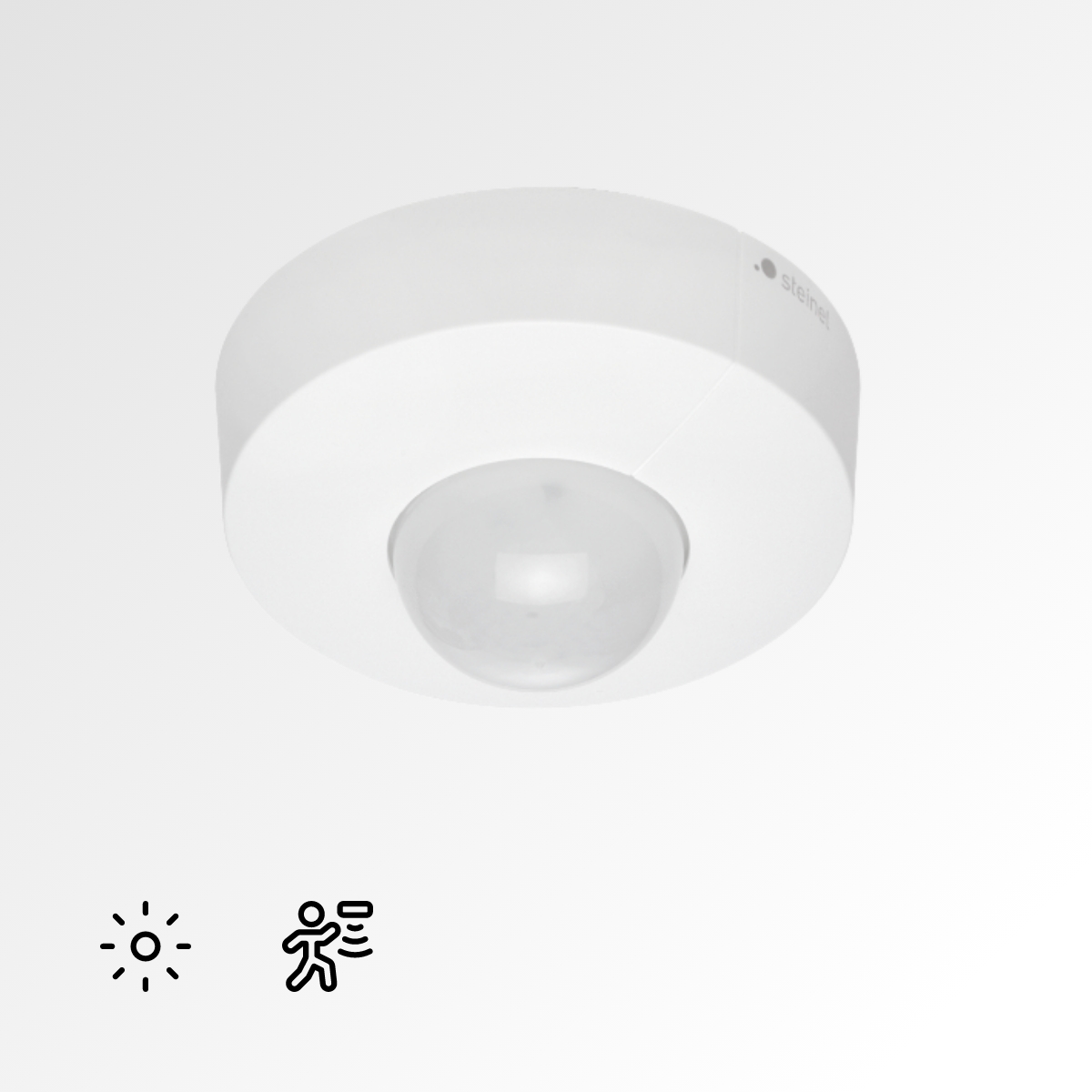

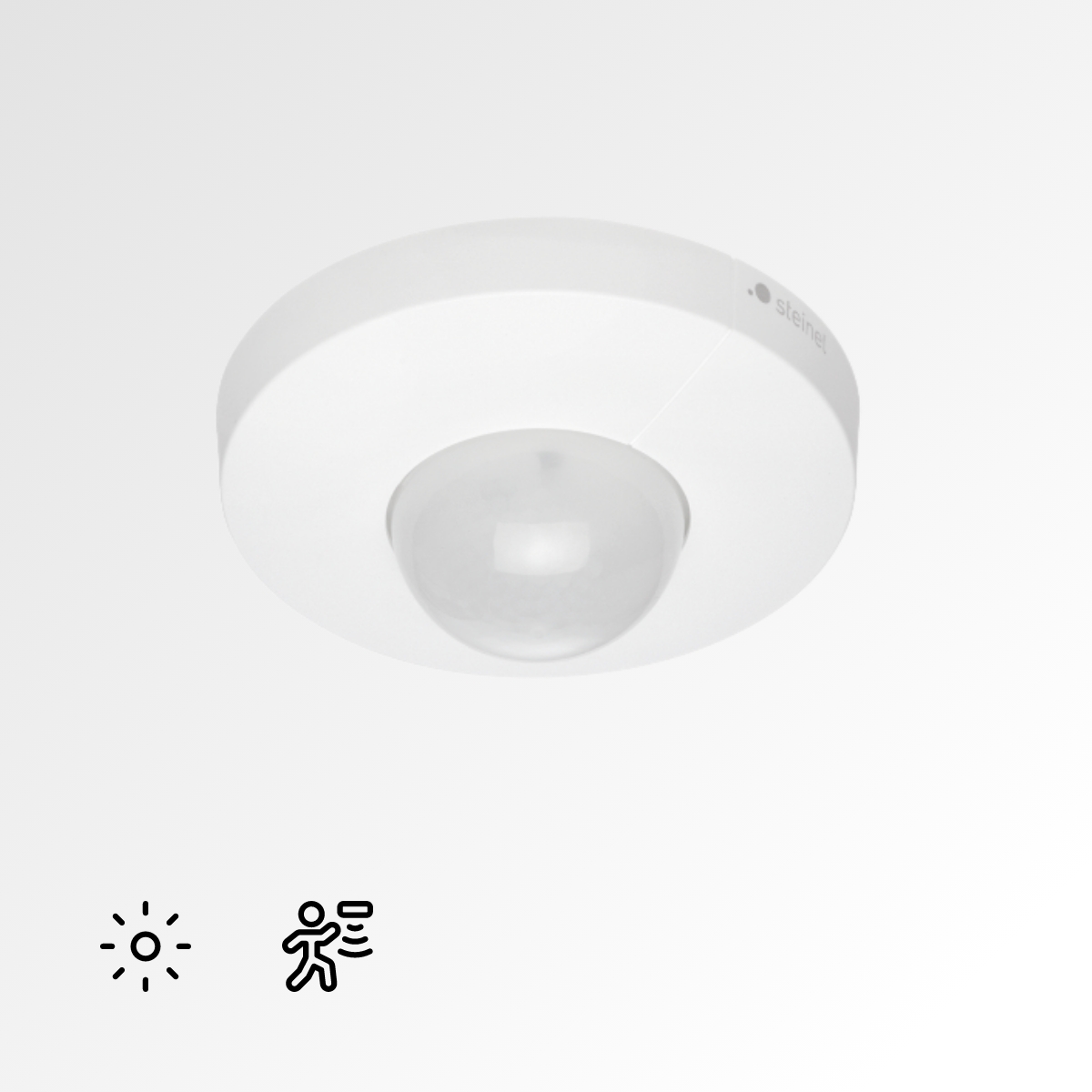

Type de produits : Détecteur de mouvement et luminosité Capteur DALI-2 : Oui IP protection rating : IP54 Type de montage : En saillie
Angle de détection : 360° Zone de détection radiale : Ø 5,5m (24m²) Zone de détection tangentielle : Ø 24m (452m²) Zone de détection présence : Ø 7,5m (44m²) Hauteur de montage: 2 - 4m
Applications: Tertiaire, Éducation

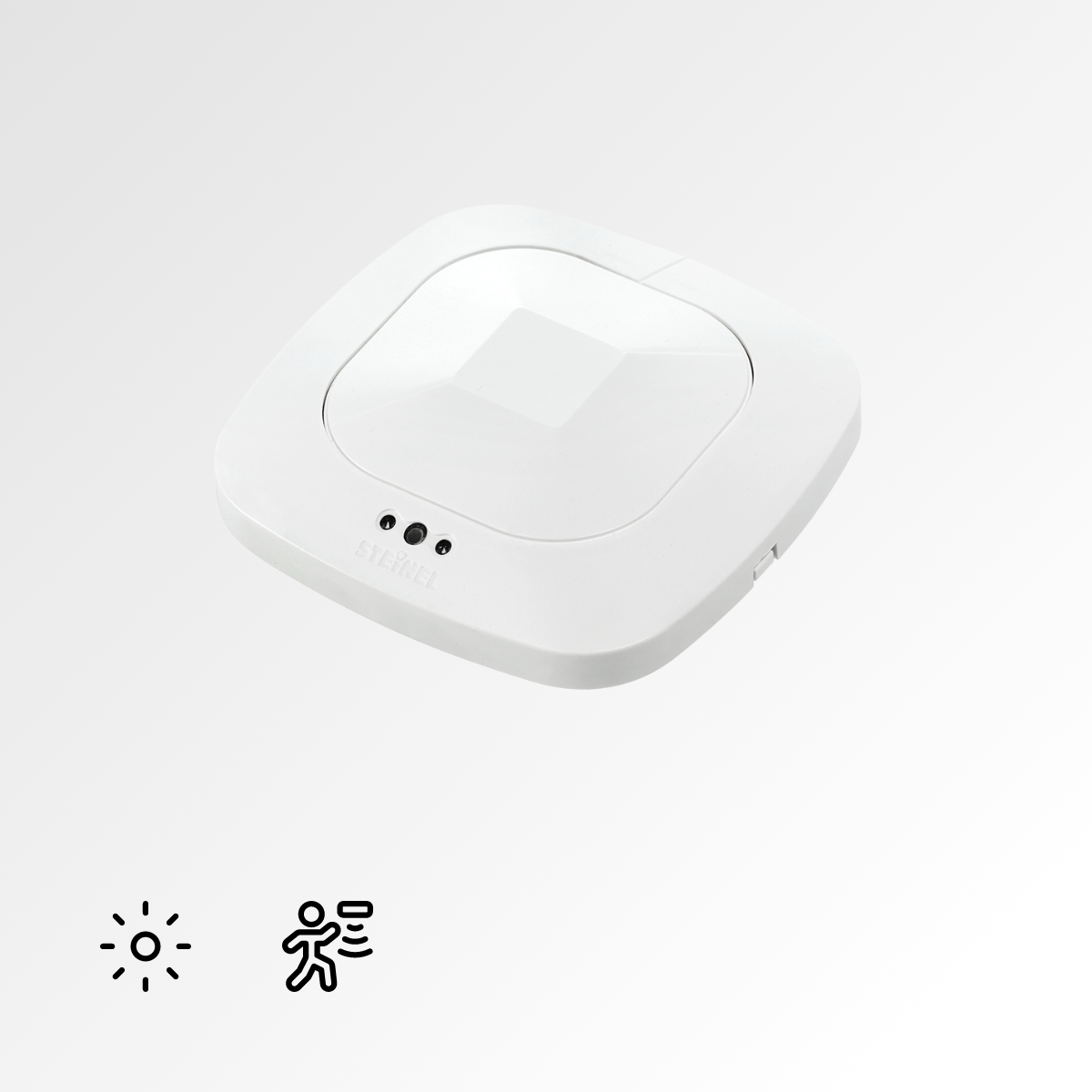

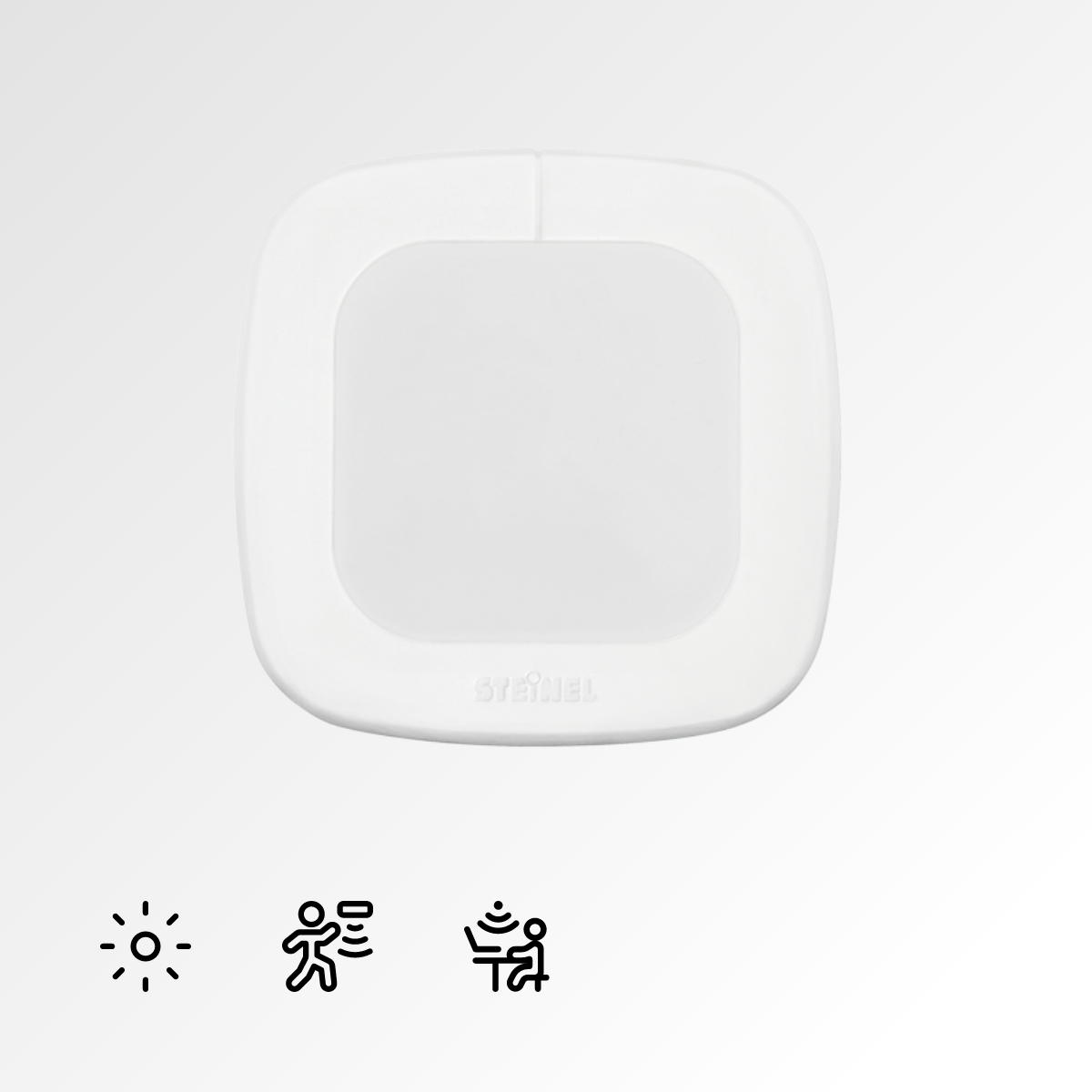

Type de produits : Détecteur de mouvement et luminosité Capteur DALI-2 : Oui IP Indice de protection : IP20 Type de montage : Encastré
Angle de détection : 360° Zone de détection radiale : 4 x 4m (16m²) Zone de détection tangentielle : 4 x 4m (16m²) Zone de détection présence : 4 x 4m (16m²) Hauteur de montage : 2,5 x 4m
En savoir plu
Applications : Tertiaire, Éducation, Industrie, Retail
Angle de détection : 360° Zone de détection radiale : 4 x 4m (16m²) Zone de détection tangentielle : 6 x 6m (36m²) Zone de détection présence : 4 x 4m (16m²) Hauteur de montage : 2 - 5m
Applications: Circulations, Industrie, Retail

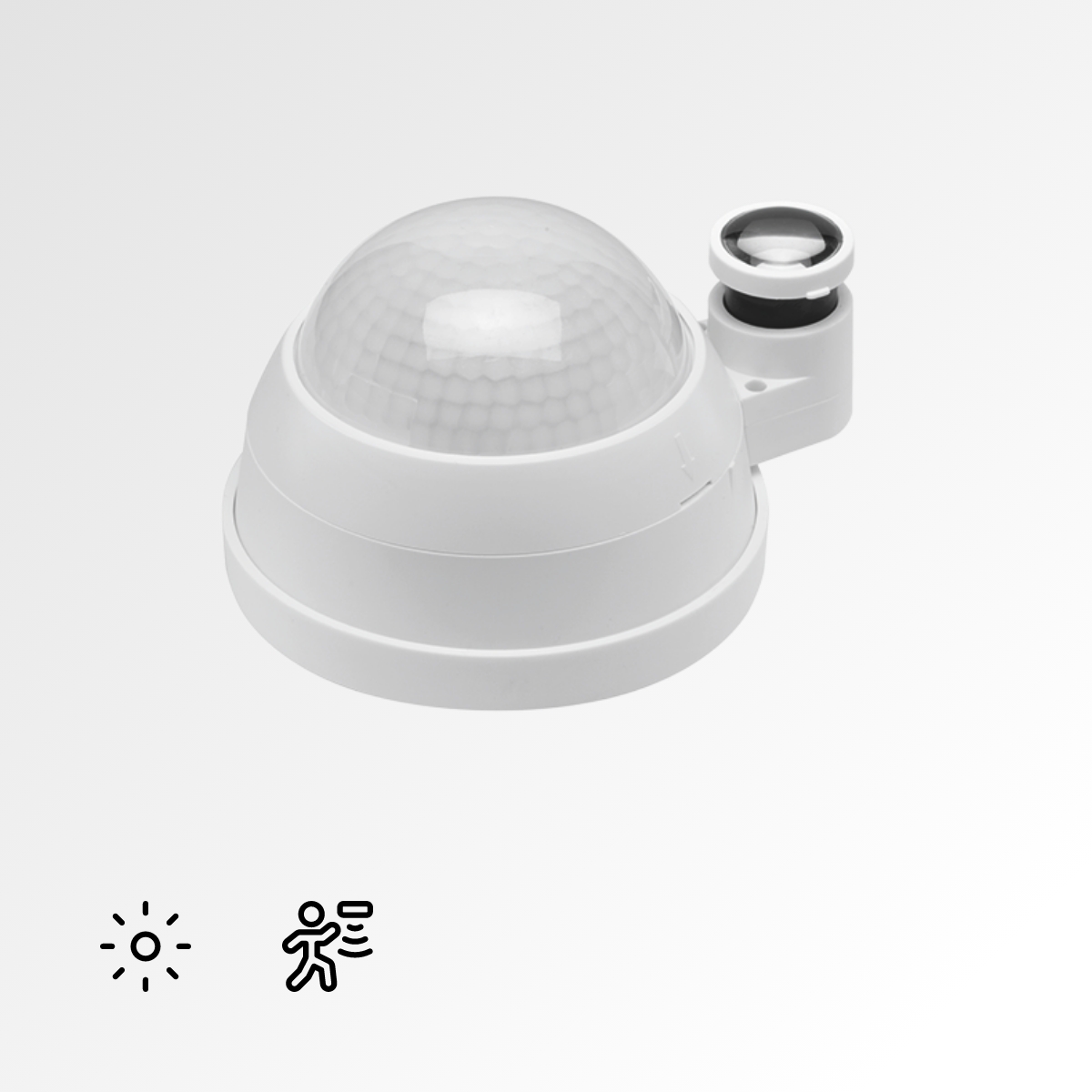

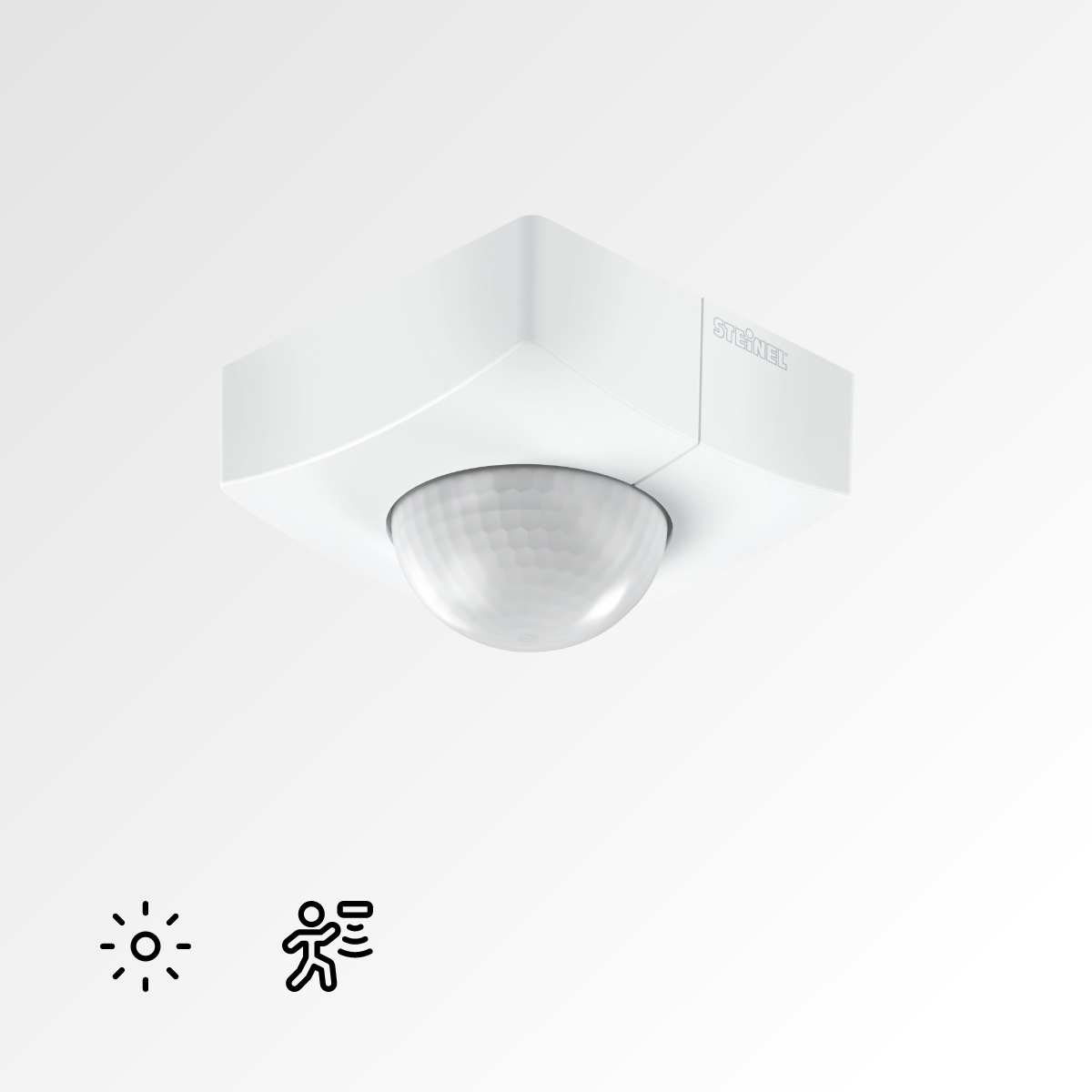

Type de produits : Détecteur de mouvement et luminosité Capteur DALI-2 : Oui IP Indice de protection : IP54 Type de montage : En saillie
Angle de détection : Circulation, 360° Zone de détection radiale : 12 x 6m (72m²) Zone de détection tangentielle : 23 x 6m (138m²) Hauteur de montage : 2,5 - 5m
Type de produits : Détecteur de mouvement et luminosité Capteur DALI-2 : Oui IP Indice de protection : IP54 Type de montage : Encastré
Angle de détection : Circulation, 360° Zone de détection radiale : 12 x 6m (72m²) Zone de détection tangentielle : 23 x 6m (138m²) Hauteur de montage: 2,5 - 5m
Application: Industrie
Angle de détection : Circulation, 360° Zone de détection radiale : 30 x 4m (120m²) Zone de détection tangentielle : 30 x 4m (120m²) Hauteur de montage : 4 - 16m
Angle de détection : 360° Zone de détection radiale : Ø 14m (154m²) Zone de détection tangentielle : Ø 36m (1018m²) Hauteur de montage : 4 - 14m
Produkt ansehen
Angle de détection : 360° Zone de détection radiale : 30 x 19m (570m²) Zone de détection tangentielle : 30 x 19m (570m²) Hauteur de montage : 5 - 16m
Application : Circulations
Angle de détection : Circulation, 360° Zone de détection radiale : 20 x 3m (60m²) Zone de détection tangentielle : 20 x 3m (60m²) Hauteur de montage : 2,5 - 3,5m
Angle de détection : Circulation, 360° Zone de détection radiale : Ø 12m (113m²) Zone de détection tangentielle : Ø 12m (113m²) Hauteur de montage : 2,5 - 3,5m
Application: Tertiaire, Éducation

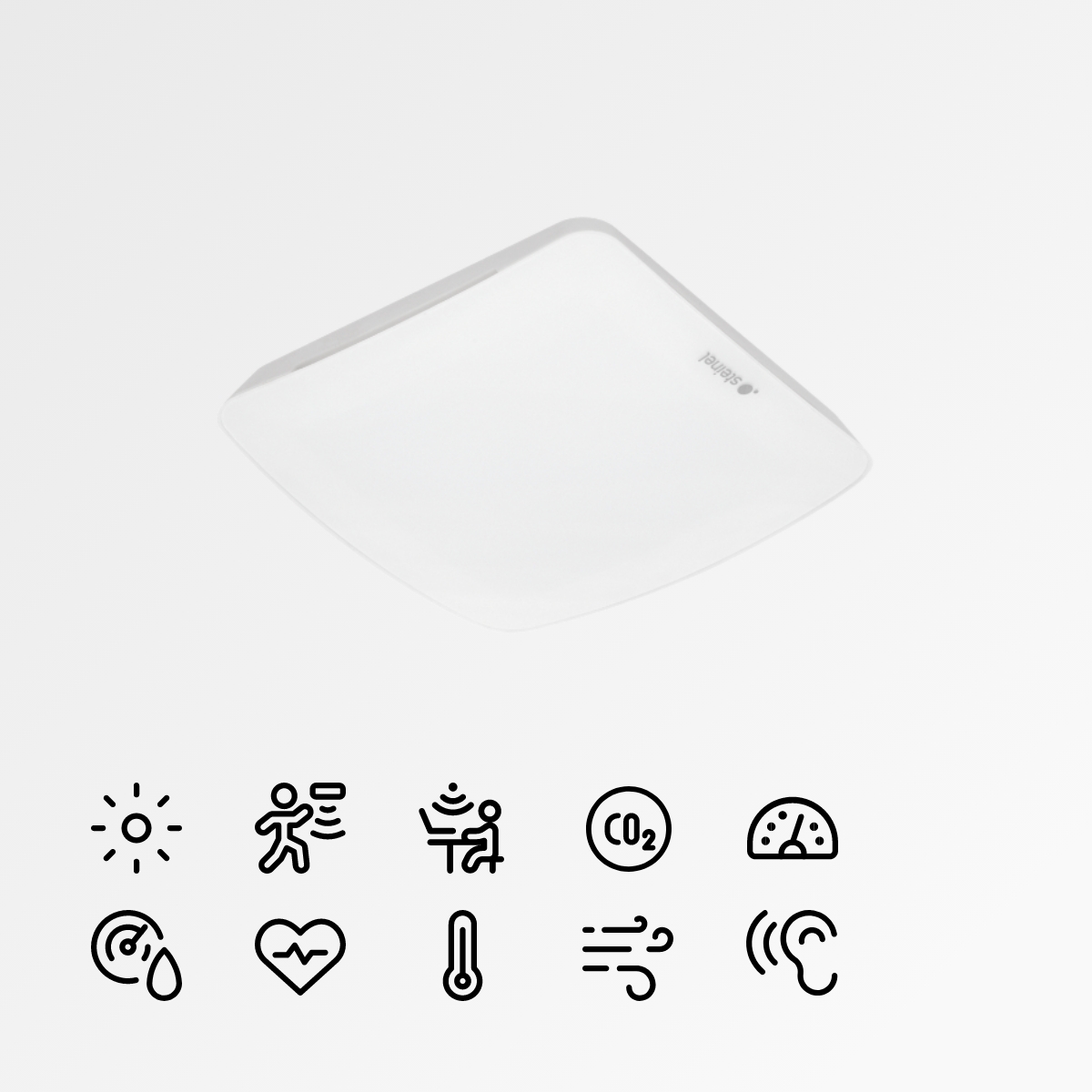

Angle de détection : 360° Zone de détection radiale : Ø 15m (177m²) Zone de détection tangentielle : Ø 15m (177m²) Zone de détection présence : Ø 15m (177m²) Zone de détection présence réelle : Ø 9m (64m²) Hauteur de montage : 2 -12m
Applications : Circulations
Angle de détection : Circulation, 180° Zone de détection radiale : 10 x 3m (30m²) Zone de détection tangentielle : 10 x 3m (30m²) Hauteur maximale de montage : 2,5 - 3,5m
Applications : Tertiaire, Éducation
Angle de détection : 360° Zone de détection radiale : Ø 10m (79m²) Zone de détection tangentielle : Ø 6m (28m²) Zone de détection présence : Ø 6m (28m²) Hauteur maximale de montage : 2,5 - 3,5m
Dispositifs de commande Lors d’une utilisation manuelle du système de gestion d'éclairage LiveLink, les ordres de commande sont exécutés en appuyant sur un bouton-poussoir. Les systèmes LiveLink peuvent aussi être pilotés par une appli. Les informations sont transmises à un dispositif de commande LiveLink via l'interface DALI ou sans fil via des boutons-poussoirs Enocean.

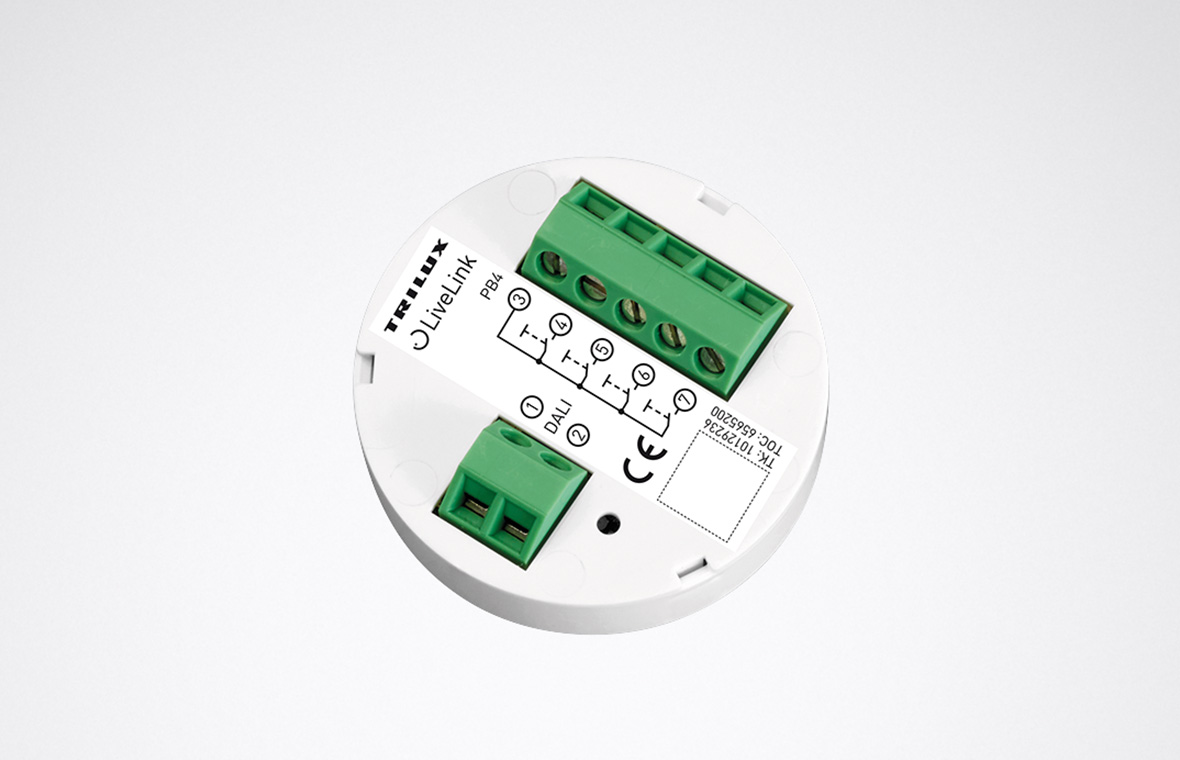

Le coupleur de bouton-poussoir LiveLink DALI-PB4 sert à la connexion secondaire de 4 boutons-poussoirs sans potentiel couramment disponibles.

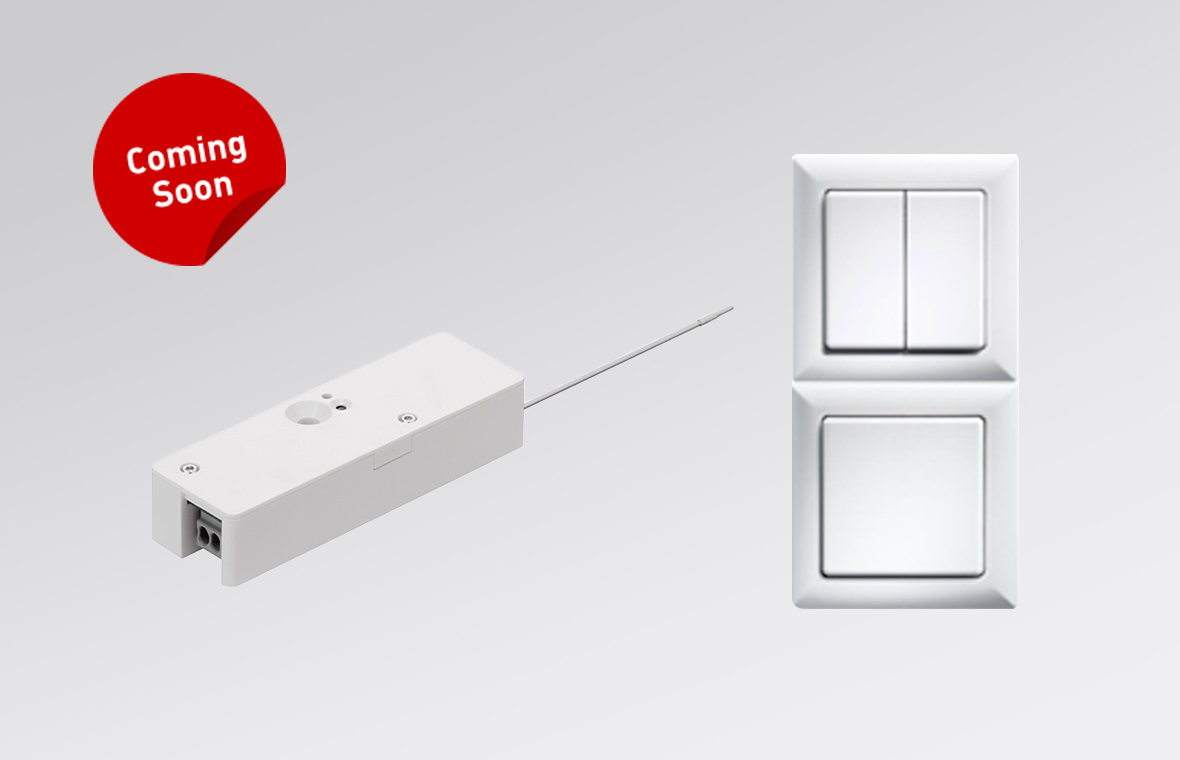

Le kit de bouton-poussoir LiveLink RF se compose de la passerelle LiveLink Enocean et d'un interrupteur Enocean (interrupteur à bascule 2 voies et 4 voies)."

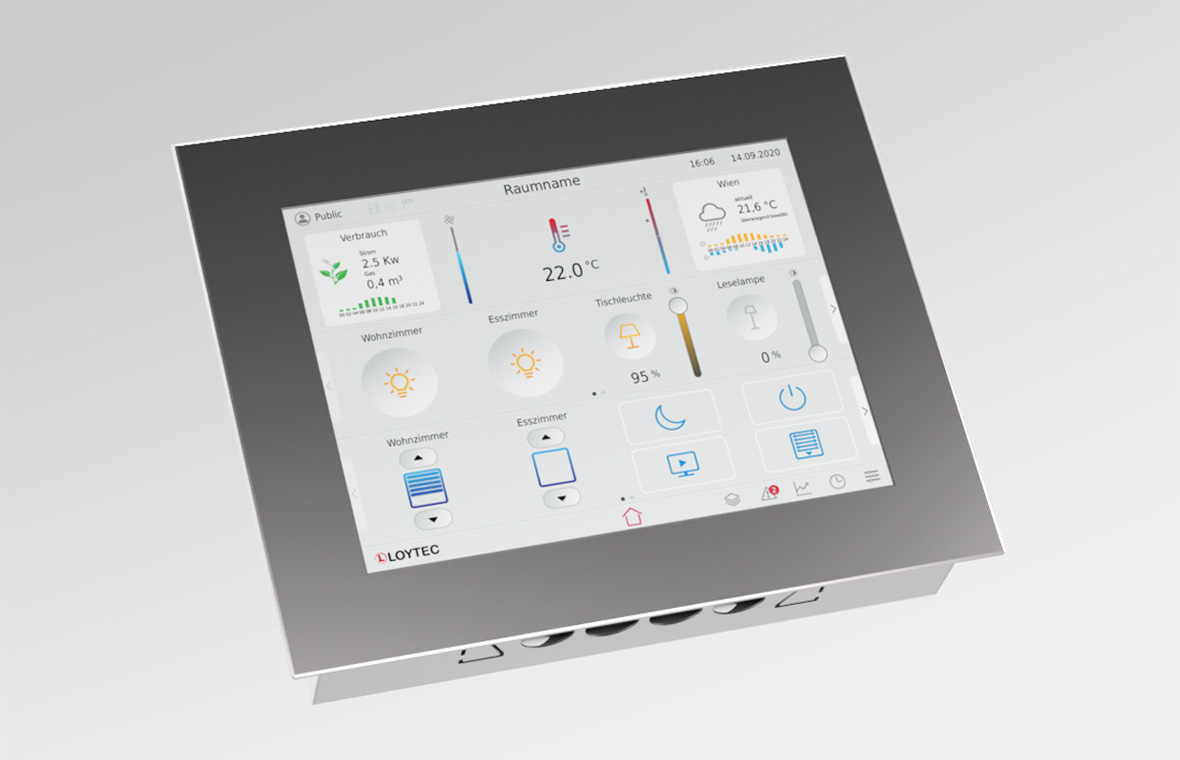

Écran tactile BACnet pour le fonctionnement dans un système LiveLink Premium.
Les actionneurs de commutation DALI-2 sont des composants de l'écosystème LiveLink qui peuvent commuter des charges électriques. Ils reçoivent des ordres de commande par le système de gestion d'éclairage et allument ou éteignent les appareils connectés.

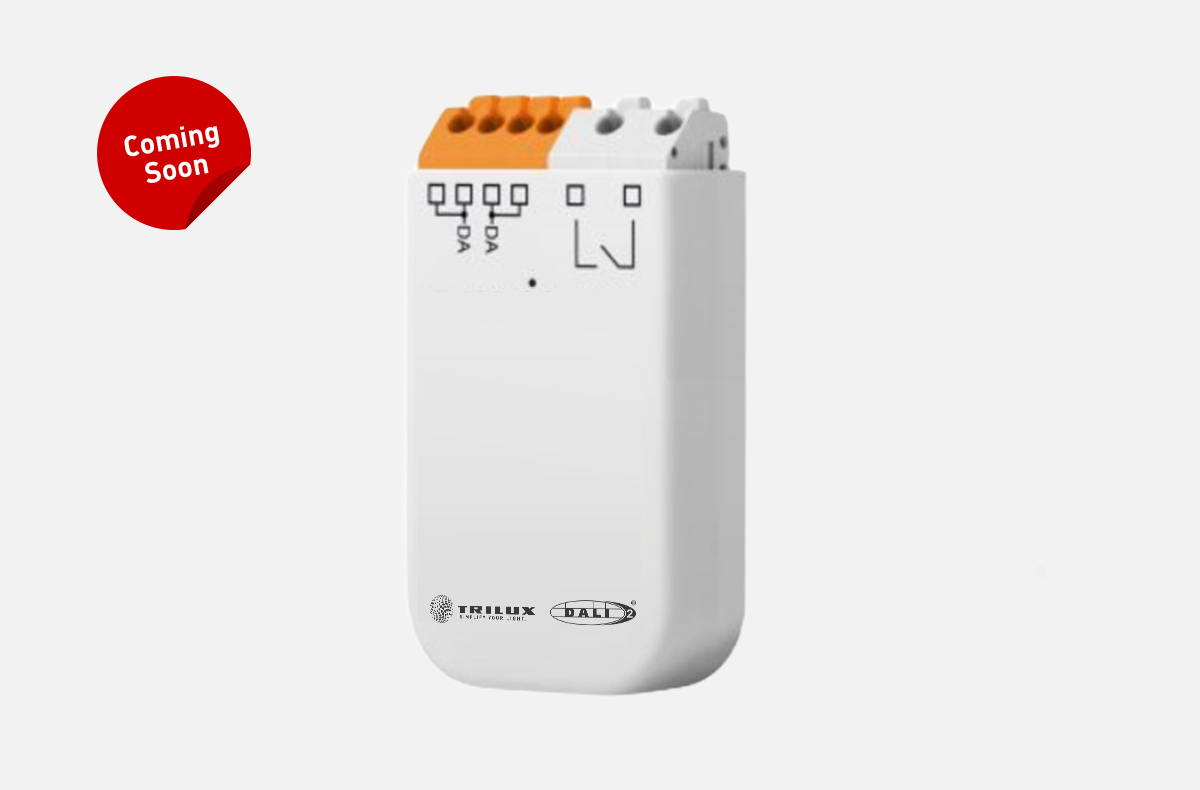

Actionneur de commutation DALI-2 propre à TRILUX pour boîtes à cavité et installation au plafond.

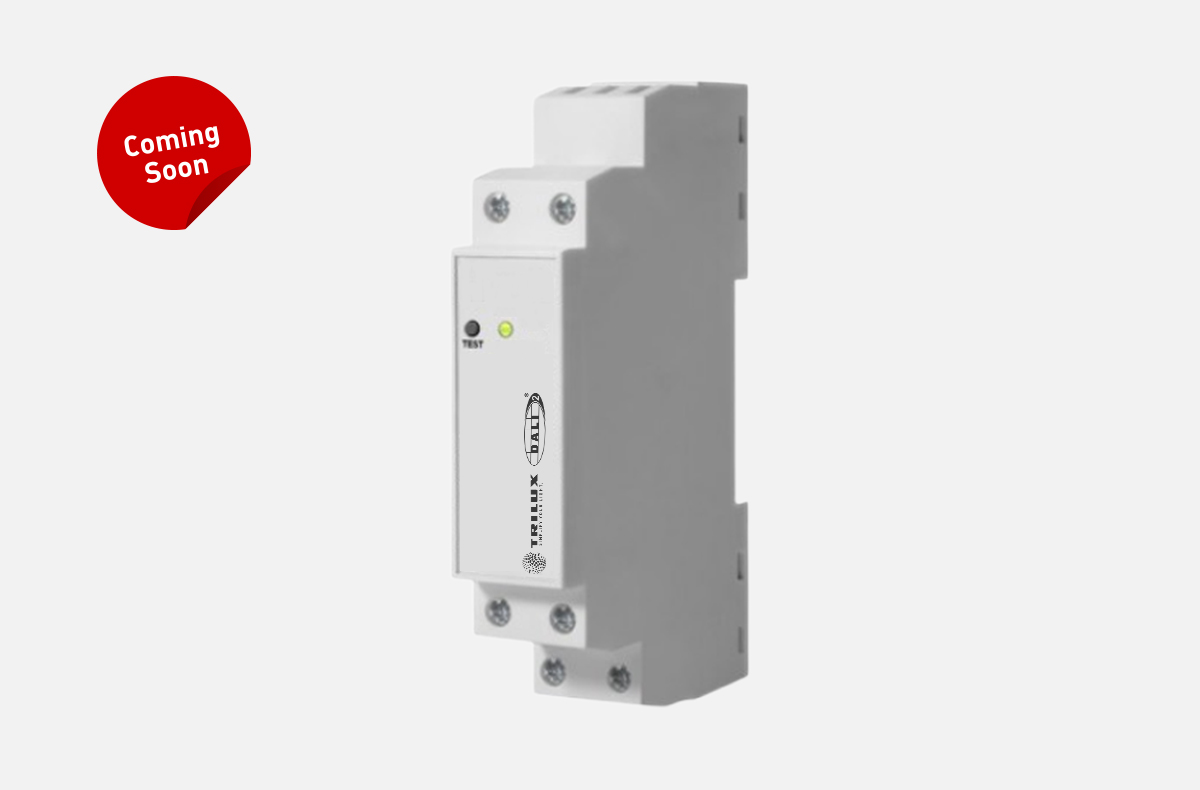

Actionneur de commutation DALI-2 propre à TRILUX pour montage sur rail DIN.
Pour exploiter une installation DALI avec plus de 64 participants par ligne DALI, il est possible d'utiliser soit plusieurs contrôleurs ou passerelles LiveLink en parallèle, soit des répéteurs/extendeurs DALI (à installer dans le plafond ou sur rail). Les extendeurs DALI de l'écosystème LiveLink permettent de prolonger une fois la ligne DALI de 300 à 600 m. Tous les participants DALI, comme les coupleurs de boutons-poussoirs, les capteurs et les luminaires, peuvent être connectés, car en mode extendeur, tous les signaux sont envoyés de manière bidirectionnelle.

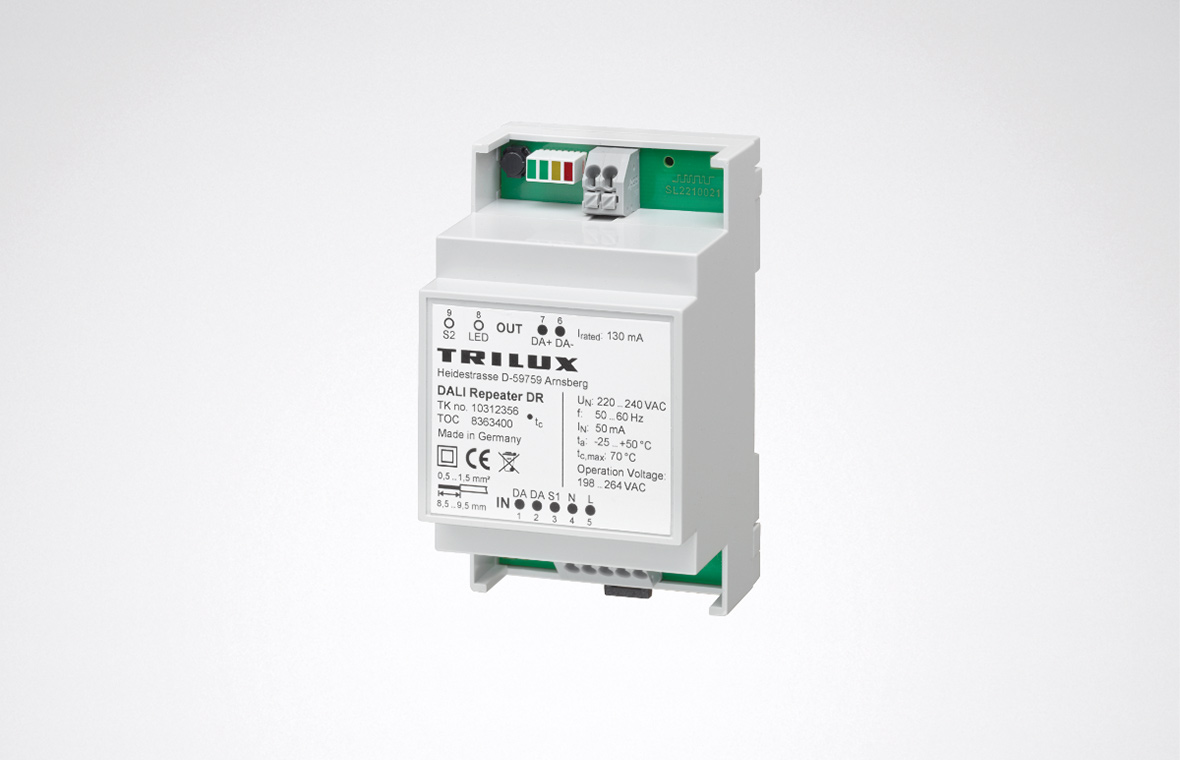

Les répéteurs DALI de l'écosystème LiveLink permettent d’ajouter 64 participants. Tous les participants associés à un répéteur fonctionnent comme un même groupe. Il est seulement possible d’intégrer des luminaires, pas des coupleurs de boutons-poussoirs, ni des capteurs. Les répéteurs/extendeurs séparent électriquement les participants du bus DALI, une mise en cascade est donc possible. Les répéteurs DALI de l'écosystème LiveLink peuvent également être utilisés comme extendeurs.

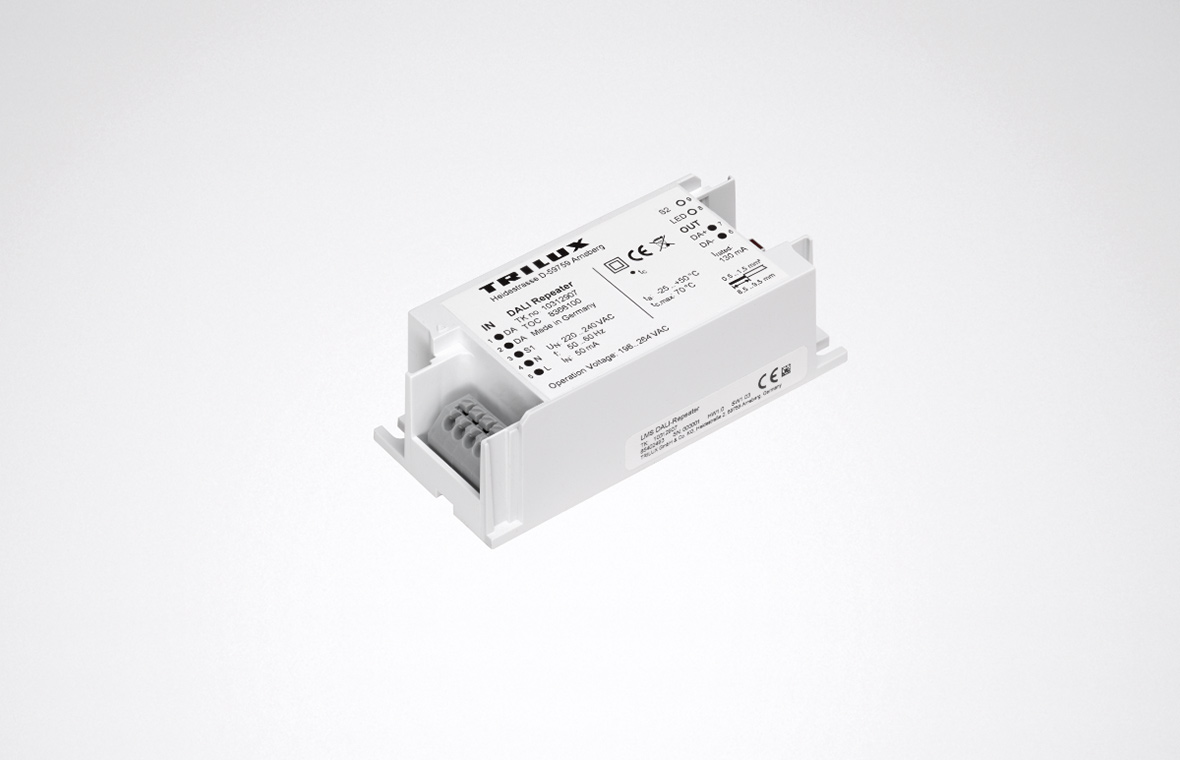

Répéteur/extenseur DALI propre à TRILUX pour installation au plafond.
Répéteur/extenseur DALI propre à TRILUX pour montage sur rail DIN.
Les solutions d'éclairage modernes équipées de systèmes de gestion d'éclairage permettent de bénéficier facilement des avantages du numérique. Les solutions LiveLink peuvent être connectées rapidement au cloud. Les luminaires TRILUX accessibles au monitoring simplifient la surveillance en temps réel des paramètres de fonctionnement de l'installation d'éclairage. Le client dispose ainsi de nombreuses possibilités : de l'analyse de la consommation d'énergie et de la durée de fonctionnement à la maintenance prédictive, en passant par les économies d’énergie et la réduction des émissions de CO2 par rapport à l’ancienne installation.
Avec LiveLink, les utilisateurs disposent d'un système de gestion d'éclairage qui convient aussi bien au pilotage automatisé de l'éclairage qu'à l'interaction avec d'autres corps de métier au sein d'une GTB (gestion technique du bâtiment).
L'interface KNX-LiveLink permet d'intégrer les systèmes LiveLink dans un système basé sur le KNX. La passerelle sert d'interface aussi bien au niveau des télégrammes qu'au niveau des points de données avec jusqu'à 1000 objets de communication. La connexion s'effectue via une interface réseau.
Modbus est un protocole de communication ouvert, très répandu dans l'automatisation industrielle. Modbus peut être utilisé en combinaison avec LiveLink via une interface Ethernet.
BACnet est un protocole de communication ouvert qui permet la communication entre différents systèmes et appareils au sein d'un bâtiment. Il standardise la manière dont les appareils de différents fabricants échangent des données et prend en charge un grand nombre de technologies de réseau comme Ethernet ou IP.
